Mesurer

L'outil Mesurer inspecte la géométrie sans rien modifier. Faites glisser entre deux points pour lire une distance, ou survolez le bord d'un tracé ou un objet pour lire sa longueur et ses statistiques. Le détail numérique se trouve dans le panneau Mesure ; le canevas affiche la superposition.

Activer

• Raccourci clavier : Ctrl+M
• Barre d'outils : barre d'outils Création

Utilisation

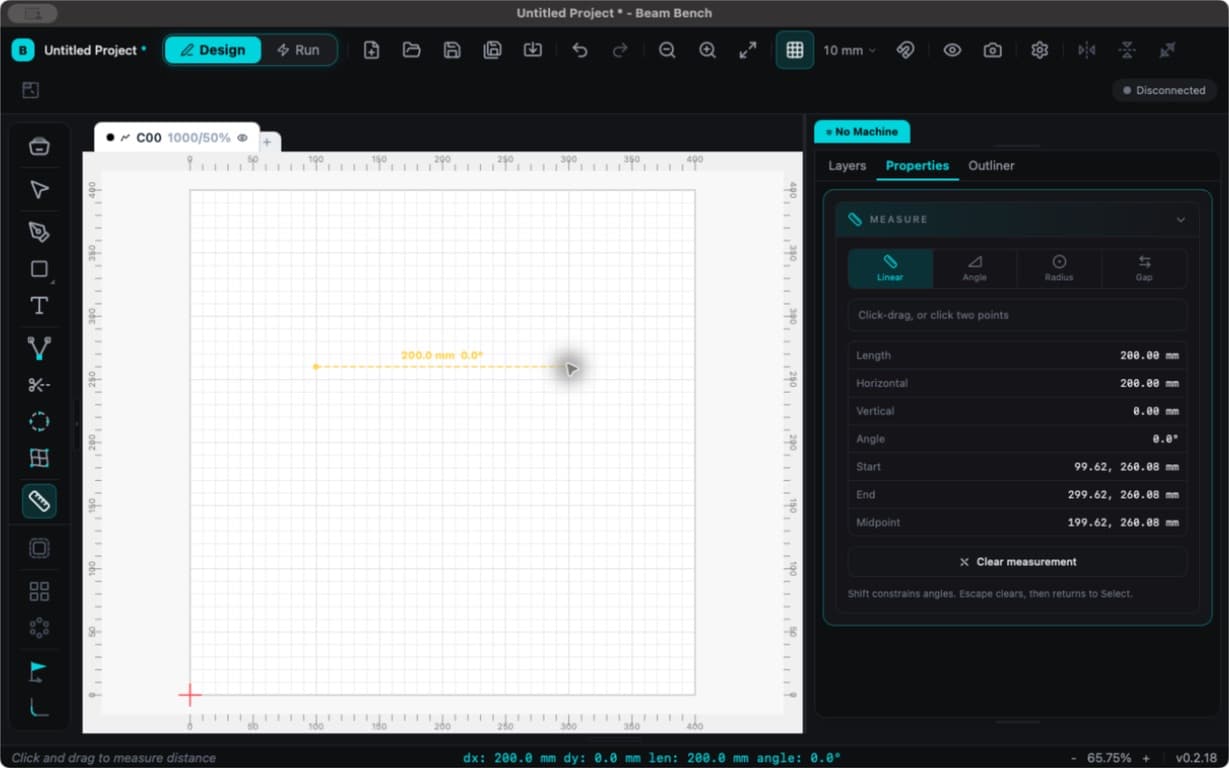

Faire glisser pour mesurer une distance

1. Cliquez et faites glisser entre deux points sur le canevas.
2. Pendant le glissement, le début, la fin, la longueur, dx/dy et l'angle se mettent à jour en direct sur le canevas et dans le panneau Mesure.
3. Relâchez. La superposition sur le canevas disparaît.

Pour répéter la mesure à l'écran, faites de nouveau glisser. Le panneau Mesure ne conserve pas de valeur figée entre deux glissements.

Survoler pour inspecter un segment ou un objet

1. Lorsque l'outil Mesurer est actif, déplacez le curseur sur le bord d'un tracé, la limite d'un objet ou n'importe où sur l'objet.
2. Le segment survolé est mis en évidence avec ses extrémités ; le panneau Mesure affiche sa longueur ainsi que la largeur, la hauteur, le centre, l'aire, le périmètre, l'état fermé/ouvert, le nombre de nœuds, le nombre de lignes et le nombre de courbes de l'objet parent.

Le survol se met à jour continuellement lorsque vous déplacez le curseur ; vous n'avez pas besoin de cliquer au préalable.

Modificateurs et interactions

• Maj + glissement : contraint le glissement à des angles fixes (horizontale, verticale et diagonales à 45°).
• Échap ou changement d'outil : efface l'état de mesure.

Unités

Les distances respectent l'unité d'affichage (mm ou pouces) et le sélecteur d'unité en haut du panneau Mesure. Le changement d'unité réaffiche immédiatement les valeurs.

Éléments modifiés

Aucun. Mesurer est en lecture seule.
