Propriétés de la forme

Le panneau Propriétés de la forme affiche les propriétés numériques exactes de l’élément sélectionné. Il change de présentation selon votre sélection : aucune, un objet, plusieurs objets ou un type d’objet spécial (texte, image).

Ouverture

• Zone d’ancrage par défaut : upper-right
• Visible par défaut : oui
• Raccourci clavier : aucun par défaut

Ce que vous voyez

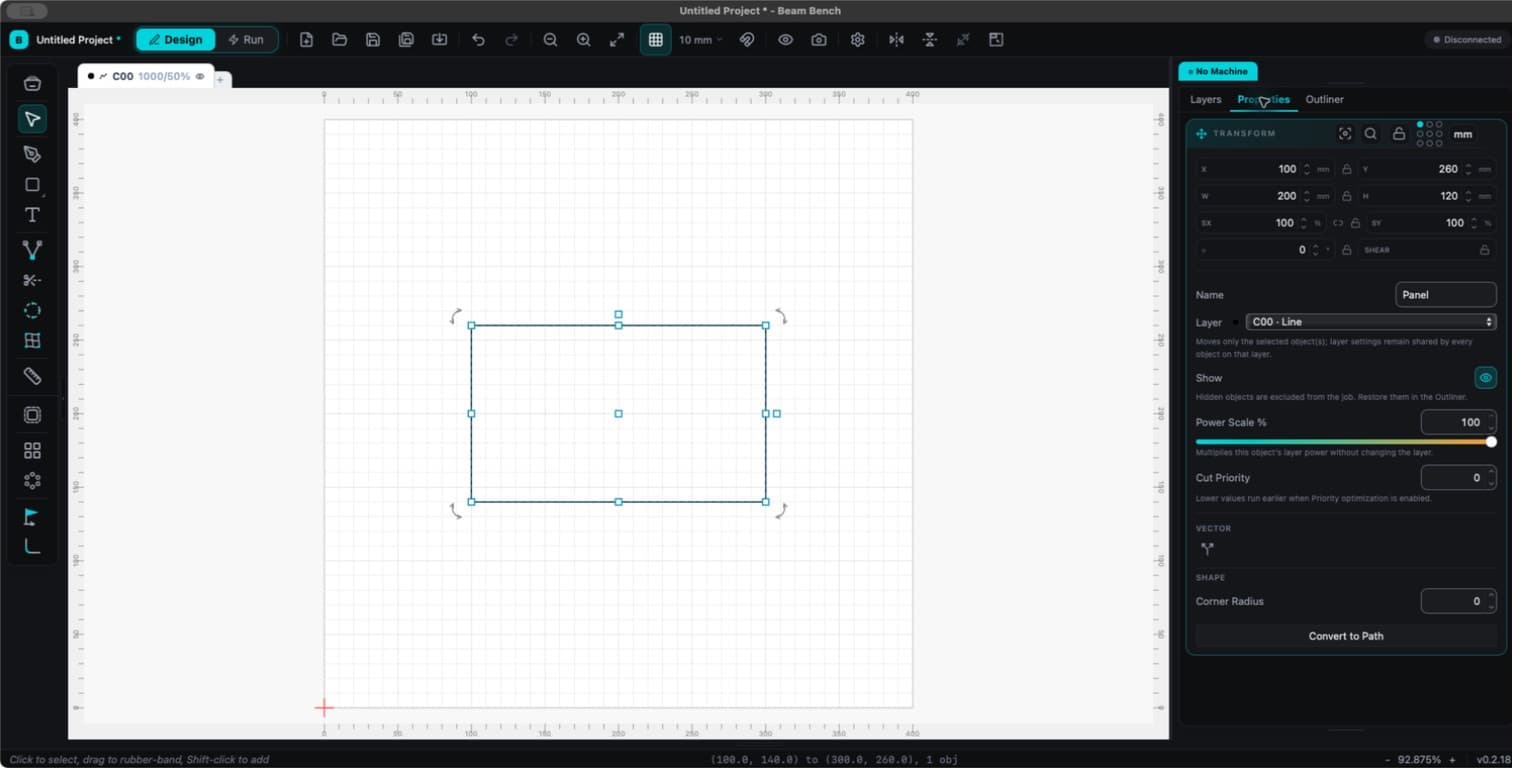

Propriétés de la forme lorsqu’un seul rectangle est sélectionné.

Aucune sélection

Espace réservé Aucune sélection. Aucun champ.

Un objet sélectionné

Toujours affichés :

• Nom (texte), nom de l’objet. Par défaut, il correspond au type de forme.
• Calque (sélection + nuancier), réaffectez à un autre calque.
• Échelle de puissance % (nombre, 0–100, pas de 1), multiplicateur de puissance par objet, appliqué en plus de la puissance du calque.
• Priorité de découpe (nombre, -99 à 99, pas de 1), indication destinée à l’optimiseur de l’ordre de découpe.
• Verrouillé (interrupteur), verrouille la position, la rotation et la taille.

Ensuite, une section propre au type d’objet :

• Forme (rectangles, ellipses, polygones, étoiles), voir ci-dessous.
• Texte : police, taille, alignement, courbure ; voir Outil Texte.
• Image matricielle : ajustement, seuil, tramage ; voir Boîte de dialogue Ajuster l’image.

Un bouton Convertir en tracé est également disponible pour les types forme, texte, polygone et étoile. Il convertit la primitive paramétrique en tracé modifiable que l’outil Nœud peut modifier point par point.

Champs de la section Forme

Les modifications de largeur et de hauteur respectent le verrouillage des proportions dans la barre d’outils Propriétés.

Plusieurs objets sélectionnés

En-tête {N} objets sélectionnés. Trois commandes :

• Sélection Calque, réaffecte tous les objets à un calque. Affiche Mixte si la sélection couvre plusieurs calques.
• Case à cocher Visible, visibilité par lot. État indéterminé si les valeurs diffèrent.
• Case à cocher Verrouillé, verrouillage par lot. État indéterminé si les valeurs diffèrent.

De plus, lorsque exactement deux objets sont sélectionnés, une section Opérations booléennes apparaît :

• Union : combine en une seule forme (additif).
• Soustraction : la seconde forme est retirée de la première.
• Intersection : conserve uniquement la zone de chevauchement.

Pour davantage d’opérations booléennes et un sélecteur interactif, utilisez l’Assistant booléen ou la barre d’outils Modificateurs.

Ce que vous pouvez faire

Redimensionner une forme à une taille exacte

Sélectionnez la forme, puis définissez Largeur et Hauteur aux valeurs souhaitées.

Verrouiller les proportions

Utilisez l’interrupteur de verrouillage des proportions dans la barre d’outils Propriétés en haut de l’écran. Lorsqu’il est activé, la modification de la largeur ajuste proportionnellement la hauteur (et inversement).

Mettre à l’échelle la puissance par objet

Définissez Échelle de puissance à un niveau inférieur à 100 pour réduire la puissance pour cet objet précis, ou au-dessus de ce seuil (si votre calque est initialement à un niveau inférieur à 100%) pour l’amplifier. Utile pour les zones plus foncées lors d’une gravure à plusieurs passes.

Réordonner les découpes

Définissez Priorité de découpe pour influencer quels objets d’un même calque sont découpés en premier. Les nombres les plus élevés sont découpés en premier dans le calque.

Convertir une primitive en tracé modifiable

Cliquez sur Convertir en tracé pour transformer un rectangle / une ellipse / un polygone / une étoile en un tracé modifiable nœud par nœud. Cette action est irréversible (vous perdez la sémantique « ceci est un rectangle »).

Appliquer une opération booléenne à deux formes sélectionnées

Sélectionnez exactement deux objets. La section Opérations booléennes apparaît. Cliquez sur Union / Soustraction / Intersection.

Comportements utiles à connaître

• Largeur / Hauteur sont désactivées lorsque l’objet est verrouillé contre les transformations. Vous recevrez une notification expliquant pourquoi.
• La sélection Calque affiche le nuancier du calque à côté de la liste déroulante pour vous permettre de vérifier visuellement.
• Les commandes par lot de la sélection multiple affichent Mixte ou un état indéterminé (tiret) lorsque les objets de la sélection ont des valeurs différentes pour cette propriété.
• Les champs Échelle de puissance et Priorité de découpe n’affectent que le comportement de cet objet, et non les valeurs par défaut du calque.
• Convertir en tracé est destructif en ce sens que les paramètres de la primitive (rayon des coins du rectangle, bombement de l’étoile, etc.) sont intégrés à la géométrie du tracé et ne peuvent plus être modifiés comme paramètres.
