Texte
Créer, modifier, ajuster, courber, façonner et convertir du texte pour les projets laser.
L'outil Texte crée des objets texte modifiables. Le texte reste modifiable lorsque vous changez sa police, son espacement, la taille de sa boîte ou sa forme avancée. Convertissez-le en tracé uniquement lorsque vous devez modifier les contours des lettres comme des nœuds vectoriels.
Activer
- Raccourci clavier :
Ctrl+T - Barre d'outils : Texte dans la barre d'outils de création
Créer du texte
Texte ponctuel
Le texte ponctuel s'étend horizontalement à mesure que vous saisissez du texte.
- Sélectionnez Texte.
- Dans Propriétés > Type de texte, choisissez Ponctuel.
- Cliquez sur le canevas et saisissez votre texte.
- Cliquez en dehors de l'éditeur ou appuyez sur
Escpour valider.
Texte dans une boîte
Le texte dans une boîte revient à la ligne dans une largeur fixe et convient aux panneaux, aux étiquettes et aux paragraphes.
- Sélectionnez Texte.
- Dans Propriétés > Type de texte, choisissez Boîte.
- Faites glisser le pointeur sur le canevas pour définir la largeur de la boîte, puis saisissez votre texte.
- Modifiez ensuite la Largeur de la boîte dans Propriétés. Activez Compresser pour ajuster pour comprimer horizontalement le texte au lieu de le renvoyer à la ligne.
Si vous validez un nouvel objet texte sans rien saisir, Beam Bench supprime l'objet vide.
Modifier du texte existant
Sélectionnez un objet texte pour ouvrir ses contrôles dans Propriétés. Cliquez sur Modifier sur le canevas, ou double-cliquez sur le texte, pour placer le curseur et modifier le texte dans son contexte. Les touches fléchées, Début, Fin et la sélection de texte fonctionnent normalement. Cliquez en dehors ou appuyez sur Esc pour valider.
Un texte verrouillé ne peut pas être modifié tant qu'il n'est pas déverrouillé.

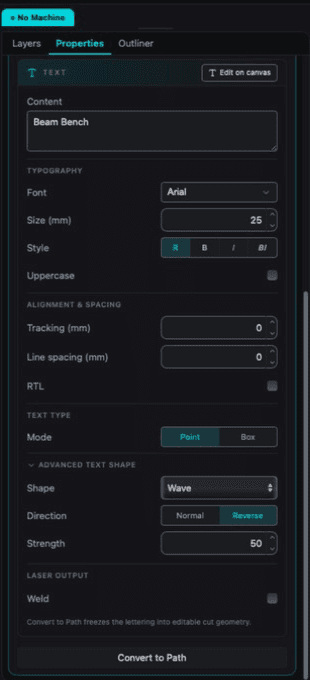

Les contrôles de texte se trouvent dans le panneau Propriétés. Les contrôles avancés disponibles changent selon la forme sélectionnée.
Propriétés
Typographie
| Option | Fonction |
|---|---|
| Police | Choisit une police système ou intégrée. |
| Taille | Définit la hauteur du texte dans l'unité d'affichage actuelle. |
| Style | Sélectionne Normal, Gras, Italique ou Gras italique. |
| Majuscules | Affiche le contenu en majuscules sans remplacer le texte saisi. |
Alignement et espacement
| Option | Fonction |
|---|---|
| Alignement / Alignement vertical | Positionne le texte droit par rapport à son point d'insertion ou à sa boîte. Ces contrôles sont masqués pour le texte mis en forme. |
| Approche | Ajoute ou retire de l'espace entre les caractères. |
| Interligne | Modifie la distance entre les lignes. Cette option n'est pas disponible pour les dispositions Courber, Tracé, Arc et Cercle. |
| RTL | Dispose les caractères de droite à gauche pour les systèmes d'écriture de droite à gauche. Ce réglage est indépendant du paramètre Direction de la forme avancée. |
Formes de texte avancées
Développez Forme de texte avancée et choisissez une valeur dans Forme. Les changements s'affichent immédiatement dans le canevas.
| Forme | Résultat | Contrôles supplémentaires |
|---|---|---|
| Droit | Texte modifiable normal, sans ligne de base ni enveloppe mise en forme. | Contrôles d'alignement |
| Courber | Place le texte sur un arc circulaire. | Rayon de courbure, Décalage de la ligne de base, Direction, Déformer |
| Tracé | Place le texte le long d'un guide vectoriel sélectionné sur le canevas. | Sélectionner/Choisir/Effacer le tracé, Décalage de la ligne de base, Déformer |
| Arc | Courbe l'enveloppe extérieure du texte pour former un arc. | Direction, Intensité, Déformer |
| Élévation | Incline le texte vers le haut ou vers le bas sur sa largeur. | Direction, Intensité |
| Vague | Étend et comprime le texte dans une enveloppe en forme de vague. | Direction, Intensité |
| Drapeau | Déplace la ligne de base du texte selon une vague évoquant un drapeau. | Direction, Intensité |
| Angle | Crée une enveloppe inclinée et effilée. | Direction, Intensité |
| Cercle | Place le texte autour d'une partie d'un cercle. | Étendue de l'arc, Position du cercle, Côté du cercle, Déformer |
Direction et intensité
Pour Courber, Arc, Élévation, Vague, Drapeau et Angle :
- Normal applique la forme dans sa direction par défaut.
- Inverse applique la même forme dans la direction opposée. Cela n'inverse pas l'ordre des caractères ; utilisez RTL lorsque le sens d'écriture lui-même doit être de droite à gauche.
- Intensité contrôle la force avec laquelle Arc, Élévation, Vague, Drapeau et Angle déforment le texte.
Courber et décalage de la ligne de base
- Rayon de courbure contrôle la taille de l'arc. Un rayon plus grand produit une courbure plus douce.
- Décalage de la ligne de base déplace le texte Courber ou Tracé perpendiculairement à sa ligne de base sans modifier le guide.
- Déformer remodèle les contours des lettres pour suivre la courbe. Désactivez cette option pour conserver des lettres plus rigides, tandis que leur position et leur angle suivent la courbe.

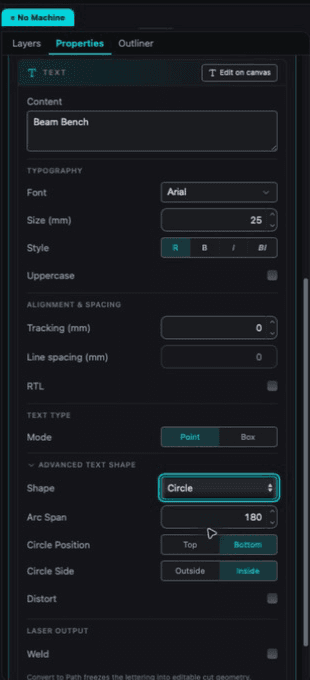

Placement sur un cercle
Le texte circulaire possède deux choix de placement indépendants :
- Position du cercle : Haut / Bas sélectionne la partie supérieure ou inférieure du cercle.
- Côté du cercle : Extérieur / Intérieur place les lettres à l'extérieur du cercle ou vers son centre.
- Étendue de l'arc définit la portion du cercle occupée par le texte, de 45° à 315°.

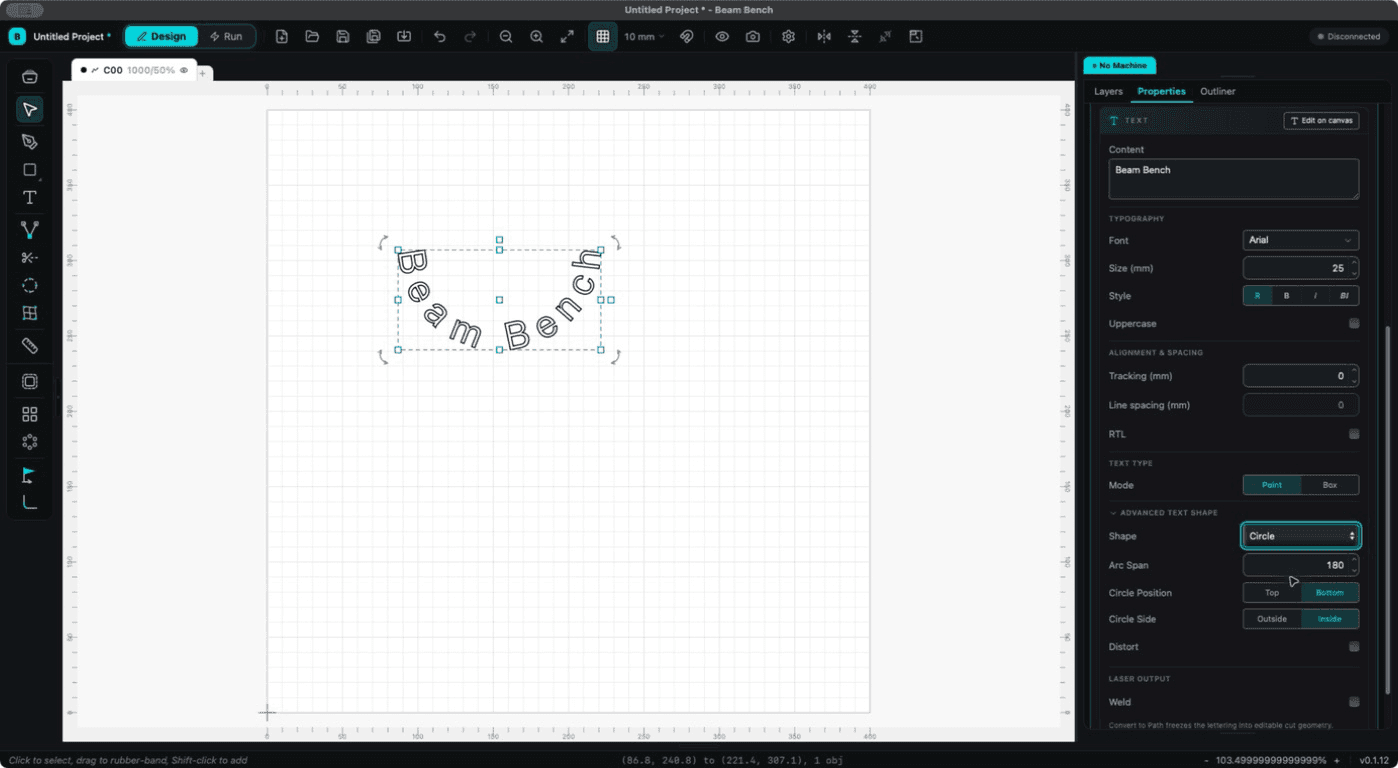

Bas et Intérieur sont des réglages indépendants : dans cet exemple, le lettrage est placé sur la partie inférieure du cercle et orienté vers le centre.
La forme Cercle affiche des contrôles de placement au lieu de Direction et Intensité.
Texte sur un tracé
- Créez ou sélectionnez un objet texte.
- Choisissez Tracé sous Forme de texte avancée.
- Cliquez sur Sélectionner le tracé, puis cliquez sur un vecteur ou une forme du canevas. Appuyez sur
Escpour annuler le sélecteur. - Utilisez Choisir pour sélectionner un autre guide, Effacer pour le dissocier et Décalage de la ligne de base pour éloigner le texte du guide.
Le guide reste un objet normal du projet et peut toujours être envoyé en sortie. Placez un guide de construction sur un calque d'outil ou désactivez la sortie de son calque avant de lancer le travail.
Fusionner et convertir en tracé
Ces commandes répondent à des besoins différents :
- Fusionner combine les contours de lettres qui se chevauchent pour la sortie laser tout en conservant l'objet comme texte modifiable. Utilisez cette commande pour les polices script ou les lettres qui se chevauchent étroitement et doivent devenir une seule forme de découpe continue.
- Convertir en tracé fige définitivement le lettrage et la forme actuels en géométrie vectorielle modifiable. Après la conversion, vous pouvez utiliser l'outil Nœud, les opérations booléennes et d'autres outils vectoriels, mais vous ne pouvez plus modifier le texte, la police ou les réglages de forme du texte.
Enregistrez une copie du texte modifiable avant la conversion si vous devez éventuellement modifier le texte ultérieurement.
